ENTWICKLUNG UND EINSATZ DES "Revi Oigee 1918"

"Neuland" Optische Lichtvisiere 1918

Erste optische Reflexvisiere wurden erst spät und in geringen Stückzahlen noch kurz vor Ende des 1Wk eingeführt !

TECHNIK



Das Bedürfniss zur Entwicklung eines Reflexvisieres zur optischen Erfassung eines Zieles, das mit der Kopfbewegung des Flugzeugführers ohne grosse  Einschränkungen mithalten konnte war ein zentrales Anliegen der Entwickler. Hierzu verwendeten Sie ein leuchtendes Zielkreuz, das mittels einer elektrischen Leuchteinheit auf ein Glas vor den Schützen projiziert wurde. Die anfängliche Skeptisch der Besatzungen wich heller Begeisterung und schnell steigenden Abschusszahlen.

                                                                                                                                                                                          Von Erwin Wiedmer

Beschreibung

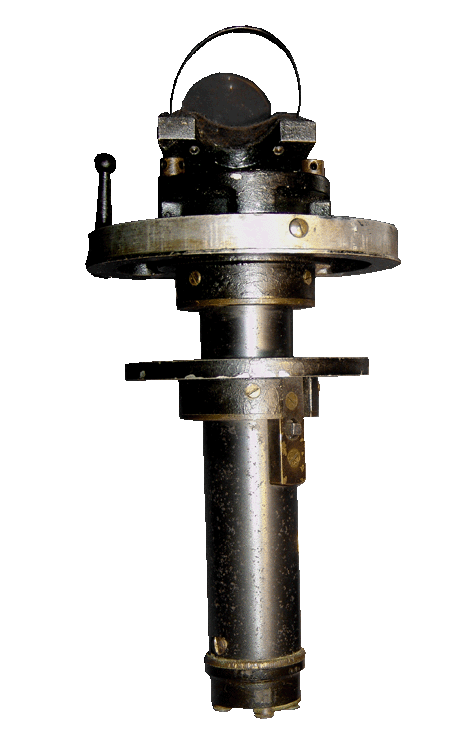

Das Oigee verfügte bereits gegenüber den ersten Modelen ein Klarglas mit zusätzlich schwenkbaren Farbglas. Ein starkes Licht der Projektionslampe, projeziert eine starke Ziel-Marke (Kreuz), welches sich gegen den hellen Hintergrund deutlich abheben kann. Zur Speisung der Projektionslampe dient eine 4 Volt-Taschenlampenbatterie.

Das Oigee Reflexvisier besteht aus einem zylindrischen Gehäuse, in dem sich die Projektionslampe befindet. Vor der Lampe ruht die Strichplatte mit der Zielmarke, die durch eine Optik auf eine planparallele Glasplatte projiziert wird. Die planparallele Glasplatte reflektiert das aus der Optik prallel austretende Licht in das Auge des Schützen, während das vom Ziel herkommende Licht durch die Platte hindurch direkt in das Auge trifft, so dass das Ziel und die Marke bei richtiger Einstellung zusammenfalled gesehen werden !



Aufgabe:



Zur besseren Erfassung des Gegners unabhängig von der Kopfbewegung des Schützen. Der Vorhalt musste aber weiterhin selbst bestimmt werden Hierzu diente der Vorhaltering des optischen Abbildes des leuchtenden Strichkreuzes!

Die Luftkämpfe nahmen 1918 an Intensität massiv zu

>> Es war tatsächlich Neuland für die Flugzeugführer des ersten Weltkrieges, eine neue optische Zielerfassung zu Verfügung zu haben<<

Technische Details

>> Schnell wurden auch die Alliierten auf das neue technische Wunderzielgerät aufmerksam<<

Stromversorgung



Die Projektionslampe kann mit ihrer Fassung durch leichtes Drehen aus dem Gehäuse genommen werden. Die Zuleitung endet in einer mit einer Regulierungsvorrichtung versehenen Taschenlampenbatterie. Die Regulierungseinrichtung (Dimmer) dient zur Einstellung der Beleuchtung für die Zielmarke (Fadenkreuz), damit die Leuchtstärke jeder Helligkeit des Hintergrundes angepasst werden kann.



Der Einbau des Reflexvisieres:



Der Einbau des Reflexvisieres ist sehr einfach gehalten. Er richtet sich nach der Konstruktion des jeweiligen Flugzeuges und nach dem Aufbau der Windschutzscheibe. Die Grundplatte wird auf der Flugzeugverkleidung befestigt, während eine Klemmschraube eine Höhenverstellung nach der Augenhöhe des Schützen gestattet.





Bestandteile:

Ein einfaches Linsensystem (grün), zu  Oberst an dem röhrenförmigen Gehäuse, fokussierte und bündelte den Lichtstrahl auf die reflexiernde durchsichtige (gelb) Glasscheibe.



Vorgelagert ist die getönte "braune" lichtdurchlässige Glasscheibe zum Schutze des Schützen vor direkter Sonneneinstrahlung.

Der obere Bauteil, ist dreh- und justierbar im Revigehäuse selbst gelagert um die Richtungswinkel korrekt zur Flugzeugachse zu bestimmen. Mit den Kleemmschrauben konnte sowohl  die Höhe des Einbaus justiert werden, um es der Augenvisierline des Schützen anzupassen.

Dazu die Hilfsvisiere mit Zielstachel als Notvisier, bei Stromausfall.

Grundplatte zur Befestigung an den Flugzeugrumpf mittels vier Befestigungsschrauben.

Justierschraube für Längsachse des Lichtstrahls

Elektrische Lichteinheit mit auswechselbarer Leuchtbirne und den elektrischen Kontakten zur Stromaufnahme





Eines der Besten Jagdflugzeuge des 1.Weltkrieges, die Fokker DVII wurde als erstes mit dem neuen Reflexvisier bestückt.

Ein frühes Model ohne schwenbarem Farbglas, Hersteller unbekannt, eventuell französisches Model ?!

TECHNIK

Lizenz Bau

>> Lizenz Bau als Kosar a Spol Praha, in wenigen Stückzahlen<<

Tchechien



In Lizenz Bau ist das Reflexvisier von Oigee auch in der tschechischen Republik in Prag als - Kosar a Spol Praha - hergestellt worden.



1/5

>> Nur sehr wenige Stückzahlen des Oigee Revi`s haben bis heute überlebt und sind äusserst Rar<<

Eine seltene Aufnahme eines Oigee 1918 in einer  Fokker DVII  - Auffallend ist die rechte Einbaulage gegenüber der Mittelachse im Flugzeug selbst!

TECHNIK
